Třídění a zátkování
Popis zařízení

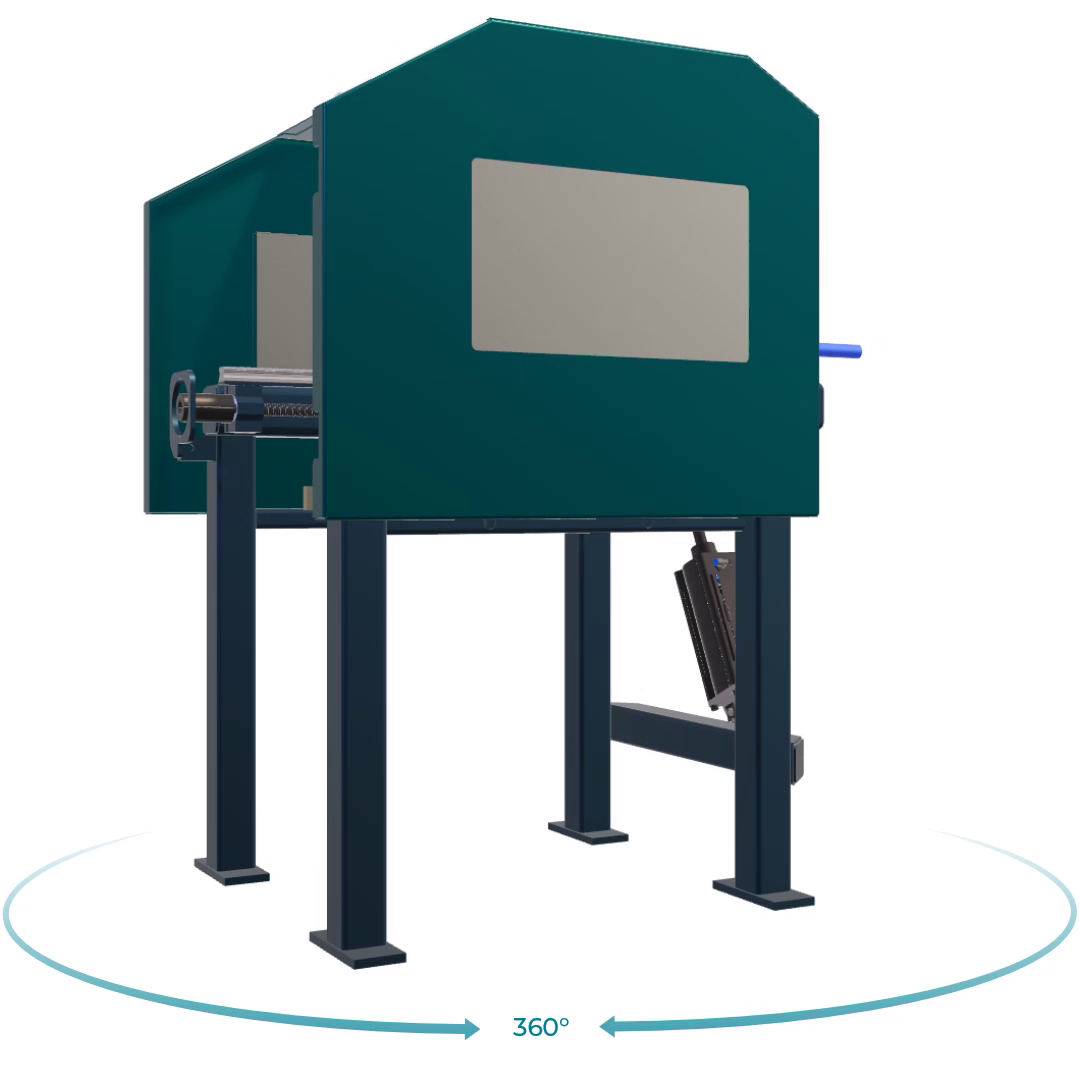

Zátkovací/ odzátkovací zařízení jsou samostatné jednotky, které sloužící k vložení zátky do trubky před jejím průchodem zařízením ultrazvukové kontroly a jejímu následnému odstranění. Zařízení stojí na samostatném rámu. Při vkládání nebo odebírání zátky je trubka sevřena čelistmi svěráku, které jsou svírány pomocí pneumatického válce. Síla sevření svěráku se dá regulovat tlakem přivedeným do pneumatického válce. Čelisti jsou vyrobeny z polyuretanu, aby nedošlo k otlačení na povrchu trubky.
Technické parametry stroje
|
Průměr trubek |
10 – 30 mm |
|
Délka trubek |
6000 – 22200 mm |
|
Tloušťka stěny trubek |
0,5 – 5 mm |
|
Napěťová soustava |
230/380 V ±10% , 50 Hz |
|
Tlakový vzduch |
min. 5,5 bar |
|
Teplota okolního prostředí |
od +1 do +35 °C |
|
Pracovní režim |
Automatický ruční |
Zátky, v počtu 60 kusů, jsou uloženy v oboustranném pořadači. Pořadač má na bocích vyfrézovány specifické drážky pro zasunutí do rámu jednotky a je také opatřen několika čidly pro kontrolu daného sortimentu zátek. Pro zadané rozměry trubek jsou předepsány konkrétní rozměry zátek.
Mechanismus zátkování je složen z portálu, kterým se pohybuje v podélném směru, tzn. rovnoběžně s osou trubky. Pohyb portálu je zajištěn servomotorem s pohybovým šroubem a lineárním vedením. Na portálu je namontováno na lineárním vedení chapadlo, které se pohybuje v příčném směru. Tento pohyb je opět zajišťován servomotorem s pohybovým šroubem. Upínací čelisti chapadla se také pohybují ve svislém směru, a to pomocí pneumatického válce. Pomocí dalšího pneumatického válce jsou čelisti vyklopeny o 90° do osy trubky pro provedení úkonu zátkování/odzátkování.
Ostatní vybavení stroje
- Rozšířená vizualizace s důrazem na intuitivní a podrobné zobrazování provozních stavů
- Rozšířený servis s možností zobrazení návodů, servisní příručky a dalších dokumentů na HMI
- Sběr dohodnutých výrobních parametrů s automatickým ukládáním, možností zobrazení a exportů dat
- Oboustranné pořadače pro různé rozměry zátek
- Zátky různých rozměrů podle požadavků uživatele
- Sledování toku trubek
